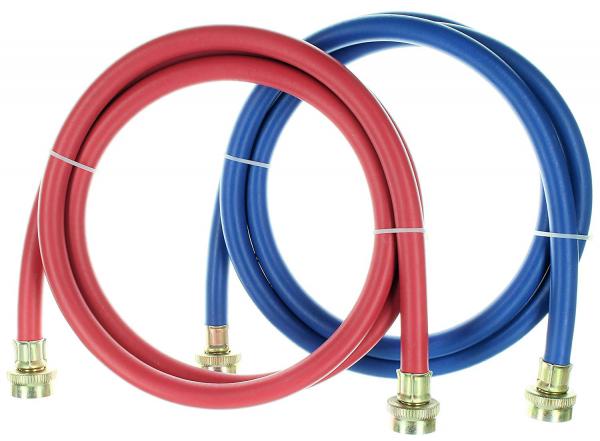

کنترل کیفیت شیلنگ های لباسشویی و ظرفشویی

کنترل کیفیت شیلنگ های لباسشویی و ظرفشویی

در این متن به بررسی آزمون های فشار هیدرو استاتیک، ترکیدگی، خمش و انعطاف پذیری، مقاومت به تاب خوردگی، مقاومت به فشار هیدرواستاتیک بعد از پیرشدگی و مقاومت به آزمون ضربانی فشار هیدرولیک در شیلنگ های مورد استفاده در سیستم های لباسشویی و ظرفشویی مطابق با استانداردهای ISO 6804 و 22733 INSO پرداخته می شود.

منبع و ماخذی که برای تهیه این مطلب مورد استفاده قرار گرفته عبارتست از:

ISO 6804: 2016, Rubber and plastics inlet hoses and hose assemblies for washing-machines and dishwashers- Specification



هدف از تدوين اين استاندارد، تعيين ويژگي هاي سه نوع شيلنگ لاستيكي و پلاستيكي و ملحقات آنها براي ورودي ماشينهاي لباسشويي و ظرفشويي است كه به منبع آب خانگي با فشار كمتر از 1 مگاپاسكال ( 10 بار) متصل مي شوند.

اين استانداردها براي سه نوع شيلنگ زير كاربرد دارد.

نوع يك: شيلنگ هاي لاستيكي براي منبع آب گرم نشده تا دماي حداكثر 70 درجه سلسيوس

نوع دو: شيلنگ هاي لاستيكي براي منبع آب گرم شده تا دماي حداكثر 90 درجه سلسيوس

نوع سه: شيلنگ هاي پلاستيكي براي منبع آب گرم نشده تا دماي حداكثر 60 درجه سلسيوس



طبقه بندي شيلنگ

شيلنگ ها بر اساس مواد و دماي آب ورودي به سه نوع زير طبقه بندي مي شوند :

نوع 1 - شيلنگ هاي لاستيكي براي آب ورودي تا حداكثر دماي 70 درجه سلسيوس- براي حداكثر فشار كاري يك مگاپاسكال

نوع 2- شيلنگ هاي لاستيكي براي آب ورودي تا حداكثر دماي 90 درجه سلسيوس - براي حداكثر فشار كاري يك مگاپاسكال

نوع 3 - شيلنگ هاي پلاستيكي براي آب ورودي تا حداكثر دماي 60 درجه سلسيوس - براي حداكثر فشار کاری 0.8 مگاپاسكال



جفت کننده ها و اتصالات:

شیلنگ ها می توانند با اتصال به جفت کننده و اتصالات انتهایی مناسب تشکیل ملحقات بدهند.

مواد و ساختار:

ساختار شیلنگ باید به شکل زیر باشد:

الف: برای شیلنگ های نوع 1 و نوع 2 آستری باید از جنس لاستیک و برای شیلنگ های نوع 3 از جنس مواد گرمانرم باشد.

ب: تقویت کننده ی شیلنگ باید از مواد نساجی طبیعی یا سنتزی باشد که با روش تولید مناسبی اعمال شده باشد.

پ: برای شلینگ های نوع 1 و نوع 2 پوشش باید از جنس لاستیک مقاوم به ازون و برای شیلنگ های نوع 3 از جنس مواد گرمانرم مقاوم به هوازدگی باشد.

آستری و پوشش شیلنگ باید دارای ضخامت یکنواخت، هم مرکزی و فاقد ترک های قابل رویت تخلخل، ذرات خارجی و نقایص دیگری باشند که بر سرویس دهی شیلنگ تاثیر بگذارد.

ابعاد و رواداری:

شیلنگ های نوع 1 و نوع 2:

مقادیر ترجیحی قطر شیلنگ 10 و 12.5 میلیمتر هستند.

رواداری مجرای داخلی به مشخصه های اتصالات انتهایی بستگی دارند که باید مورد توافق تولید کننده شیلنگ و سازنده ملحقات شیلنگ باشد اما نباید از حدود رواداری استاندارد ISO 1307 تجاوز کنند.

شیلنگ های نوع 3:

برای این دسته از شیلنگ ها، قطر داخلی و حداقل ضخامت دیواره باید الزامات ارائه شده در جدول 1 از استاندارد را برآورده سازند (لطفا به جدول 1 استاندارد مراجعه شود).

هم مرکزی:

هنگامی که هم مرکزی مطابق با استاندارد ISO 4671 و بر اساس تفاوت ضخامت قطر داخلی و سطح خارجی پوشش اندازه گیری می­شود نباید بیش از 3/0 میلیمتر باشد.

الزامات فشار هیدرواستاتیک:

آزمون فشار اطمینان باید روی هر شیلنگ کامل شده و ملحقات آن انجام شود. هنگامی که شیلنگ مطابق استاندارد ISO 1402 آزمون شود شیلنگ باید الزامات جدول 2 را برآورده سازد. حداکثر اختلاف در طول و قطر خارجی در حداکثر فشار کاری باید 5% باشد و شیلنگ و ملحقات آن نباید دچار ترکیدگی گردند و یا نقصی در آن ها ایجاد شود. (لطفا به جدول 2 استاندارد مراجعه شود)

آزمون ترکیدگی:

هنگامی که شیلنگ مطابق استاندارد ISO 1402 آزمون می شود شیلنگ باید الزامات جدول 2 را برآورده سازد. (لطفا به جدول 2 استاندارد مراجعه شود)

آزمون خمش:

آزمون خمش باید دردمای استاندارد مشخص شده در استاندارد ISO 23529 انجام شود.

هنگامی که شیلنگ طبق روش الف استاندارد ملی ایران به شماره 22141 با شعاع خمش 5 و 7 برابر قطر خارجی آزمون می شود نباید با بازرسی چشمی هیچ گونه علائمی مبنی بر تاب خوردگی، پاره شدن و یا پوسته پوسته شدن مشاهده گردد. مقدار ضریب تغییر شکل نباید کمتر از 8/0 باشد.

مقاومت به تاب خوردگی:

آزمون تاب خوردگی باید در دمای استاندارد مشخص شده در استاندارد ISO 23529 انجام شود.

شیلنگ و ملحقات آن با زاویه 180 درجه روی هم خم می شوند و سپس طوری فشرده می شوند که ضخامت کل مساوی دو برابر قطر خارجی شیلنگ شود.

فشار به مدت 5 ثانیه نگه داشته می شود و ملحقات به مدت 1 دقیقه استراحت داده می شوند. آزمون 10 بار در همان نقطه و هر بار در همان راستا انجام می شود. در ادامه شیلنگ و ملحقات آن باید با آبی با دمای مشخص شده پر شوند و سپس در فشار 2.1 برای نوع 1 و 2 و فشار 1.7 برای نوع 3 با روش مشخص شده در استاندارد ISO 1402 به مدت 1 دقیقه آزمون شوند. شیلنگ نباید علائمی از نشتی یا نقایص دیگر نشان دهد.

مقاومت به فشار هیدرواستاتیک بعد از پیرشدگی:

شیلنگ و ملحقات آن به صورت پر شده با آب باید به مدت 7 روز مطابق با استاندارد ISO 188 در دماهای زیر در آون پیرسازی شوند:

60 درجه برای شیلنگ های نوع 3

70 درجه برای شیلنگ های نوع 1

90 درجه برای شیلنگ های نوع 2

پس از پیرسازی شیلنگ و ملحقات آن باید خالی شود و سپس با آب در دمای مشخص شده پیر شود و سپس دوباره با آب در فشار2.1 مگاپاسگال برای نوع 1 و 2 و فشار 1.7 برای نوع 3 به مدت 1 دقیقه با روش مشخص شده در استاندارد ISO 1402 آزمون شوند.

حین آزمون فشار شیلنگ و ملحقات آن نباید ترکیده و یا نواقصی مانند نشتی یا تاول نشان دهند. هیچ نشانی از لغزندگی جفت کننده نباید مشاهده گردد



مقاومت به آزمون ضربانی فشار هیدرولیک:

ملحقات شیلنگ به سیستمی وصل می شود که در آن آب گردش کرده و تحت فشار ضربانی قرار می گیرد.

شیلنگ و ملحقات آن با آب در دماهای زیر پر می شوند:

60 درجه برای شیلنگ های نوع 3

70 درجه برای شیلنگ های نوع 1

90 درجه برای شیلنگ های نوع 2

سپس شیلنگ در معرض 25000 ضربان سینوسی در محدوده فشار پایینی 1 MPa و فشار بالایی 2 MPa قرار می گیرند .ترموستات به گونه ای تنظیم می شود که دما در اتاقک در محدوده مشخص شده برای آب داخل شیلنگ ثابت باشد. شیلنگ و ملحقات در پیکربندی حلقوی با قطر در حدود 300 میلی متر نصب می شوند. فرکانس ضربان باید 0.5 تا 0.6 هرتز باشد.

حین آزمون شیلنگ و ملحقات آن نباید ترکیده و یا نواقصی مانند نشتی یا تاول نشان دهند و هیچ نشانی از لغزندگی جفت کننده نباید مشاهده گردد.



شرکت مهندسی آریانام علاوه بر پوشش دهی تمامی آزمون های این استاندارد آمادگی خود را برای آموزش و ارائه خدمات بازرسی و نمونه برداری انواع شیلنگ اعلام می دارد. همچنین ارائه خدمات مشاوره جهت دریافت نشان استاندارد برای انواع شیلنگ توسط کارشناسان مجموعه دانش بنیان آریانام امکان پذیر می باشد.
