استاندارد ملی ایران 1-11215 الزامات و روشهای آزمون لولههای محافظ کابل و اتصالات مربوط به آنها را مشخص میکند؛ به زبان ساده، این استاندارد مشخص میکند یک لوله محافظ کابل در شرایط مختلف تا چه حد میتواند از کابل داخل خود محافظت کند و برای هر ویژگی، چه سطح عملکردی دارد. در ادامه، این سطح عملکرد بهصورت یک کد ۱۲ رقمی روی محصول مشخص میشود که هر رقم آن بیانگر یکی از ویژگیها یا آزمونهای مورد ارزیابی لوله است.
قسمت1: تعیین الزامات کلی و روشهای انجام آزمون

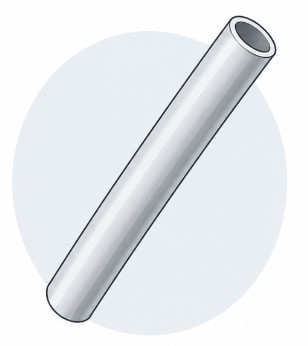

قسمت 21: لولههای صلب
قسمت 22: لولههایخم پذیر

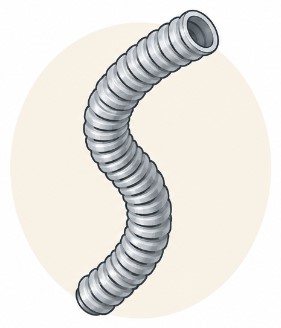

قسمت 23: لولههای انعطافپذیر
کد 12 رقمی لولههای محافظ کابل چیست؟
روی لولههای محافظ کابل، یک کد ۱۲ رقمی درج میشود که مشخص میکند لوله در برابر شرایط مختلف، مانند فشار، ضربه، دما، خمش، نفوذ اجسام خارجی، نفوذ آب، شعله و... چه سطح عملکردی دارد.

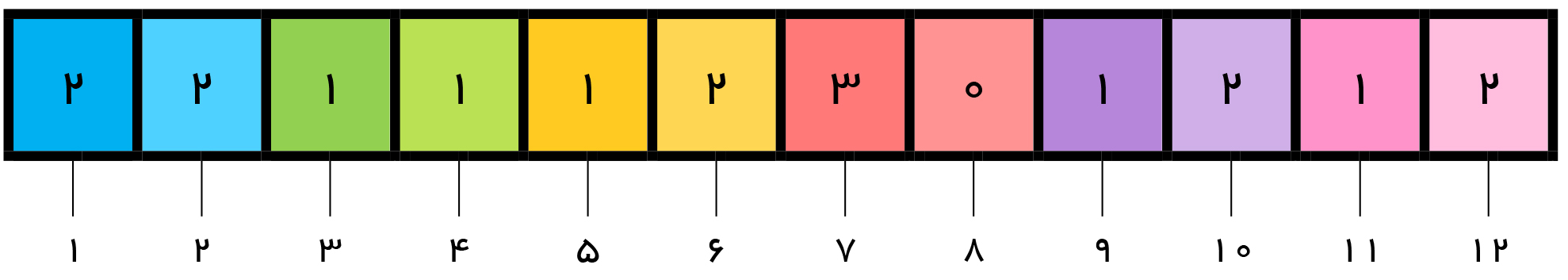

به عبارتی، هر رقم در کد 12 رقمی بیانگر سطح عملکرد لوله در یک آزمون مشخص است، برای مثال، اگر کد دوازده رقمی یک لوله محافظ کد "221112301212" باشد، رقم اول آن مربوط به عملکرد لوله در آزمون فشردگی میباشد.

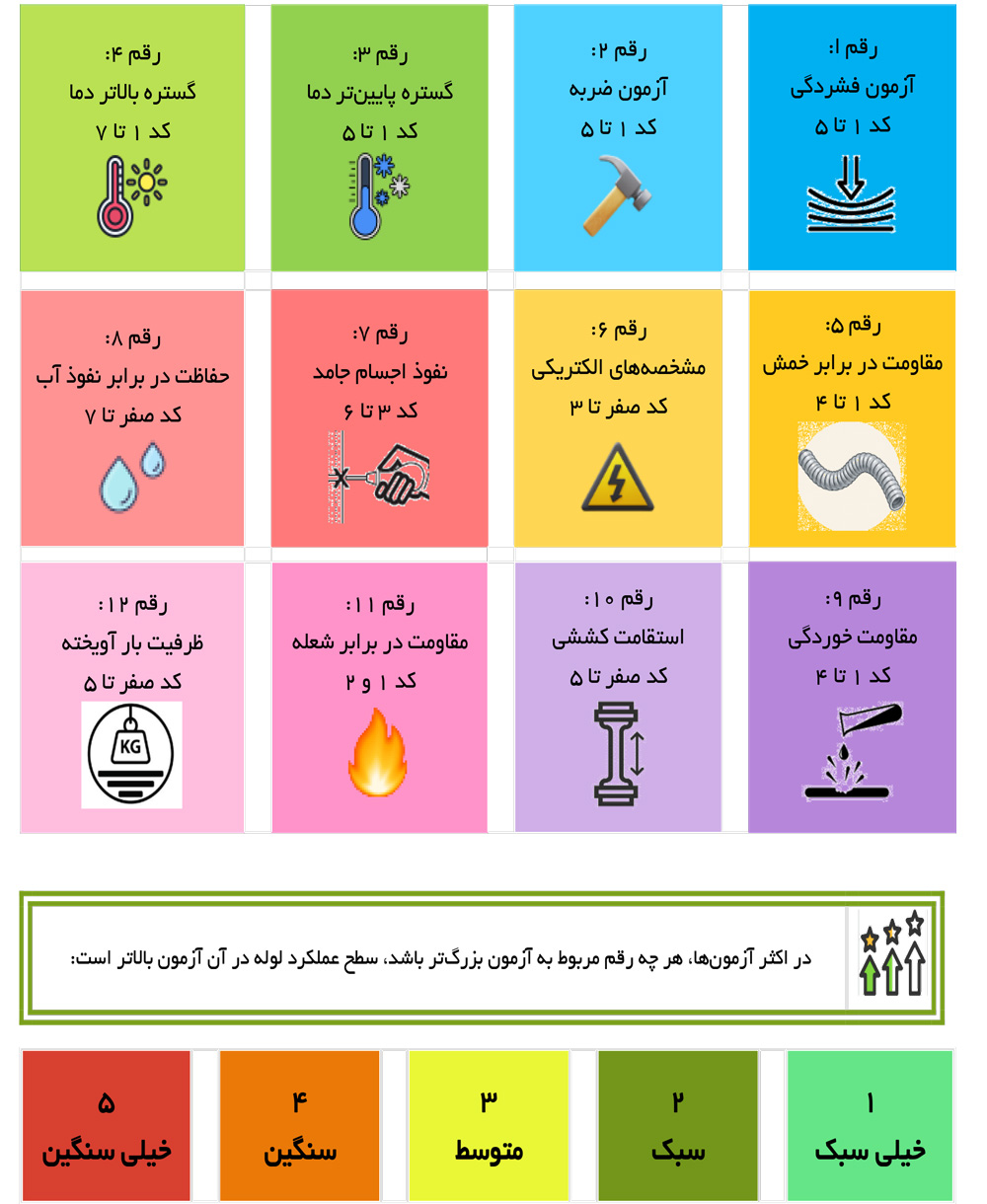

هر رقم در کد دوازده رقمی نشاندهنده چیست؟
برای مثال: در کد دوازده رقمی "221112301212" رقم دوم این کد «2» است. بنابراین، برای آزمون ضربه، لوله در رده «سبک» قرار میگیرد و شرایط آزمون مطابق جدول مربوطه انتخاب میشود.

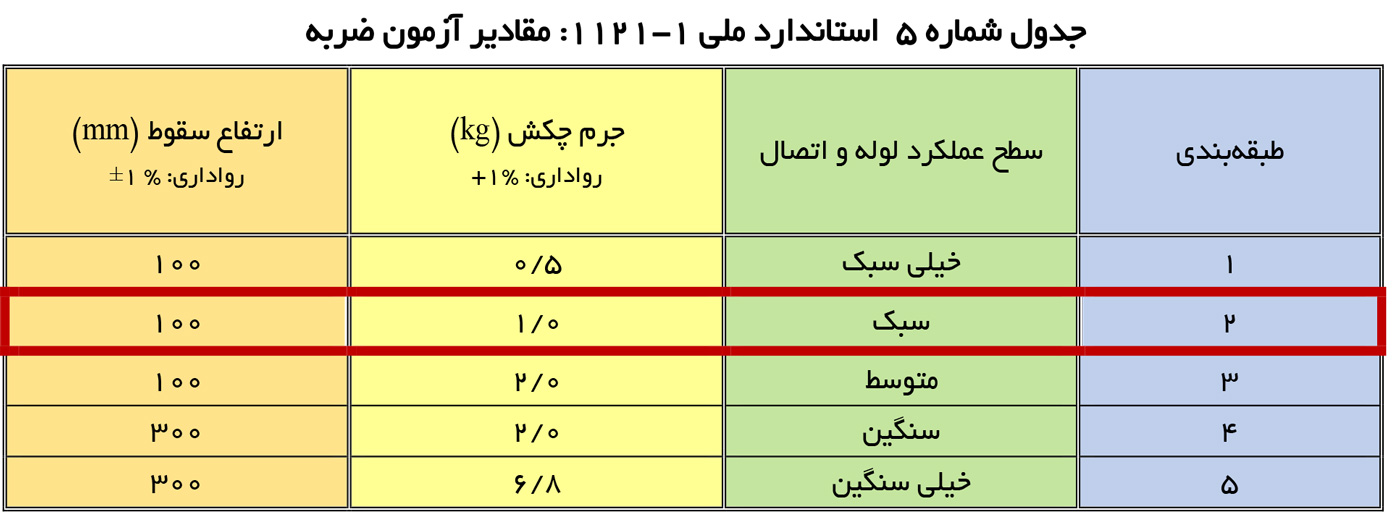

بنابراین، برای انجام آزمون ضربه برای این لوله بایستی با استفاده از رقم دوم از جدول مربوط به آزمون ضربه (جدول شماره 5 استاندارد ملی 1-11215) مقادیر جرم چکش ( kg 0/1) و ارتفاع سقوط (mm 100) انتخاب شوند و آزمون بر روی لوله صورت پذیرد.
کد دوازده رقمی چه کمکی به شما میکند؟
با بررسی کد ۱۲ رقمی، میتوان مشخص کرد لوله برای چه سطوح عملکردی طبقهبندی شده و آزمونهای مربوطه باید تحت چه شرایطی انجام شوند.
گردآورنده: خانم مهندس رستمپور
شما میتوانید جهت راهنمایی بیشتر در خصوص تعیین کد دوازده رقمی
و انجام آزمونهای موردنیاز برای لوله خود، با آزمایشگاه ما تماس بگیرید.
021-66911056-9
